高压电缆耐压实验进程中局放测验的办法和原理
发布时间:2021-11-29 00:39:03 来源:九游会j9登录

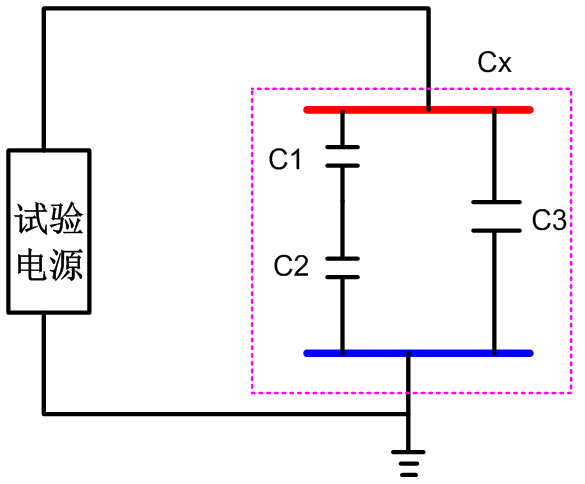

  ,高压电缆沟通耐压等效电路如下图,用C1、C2、C3组合模仿被试电缆的各个绝缘部件,在实验进程中C1、C2、C3一起接受高电压的检测。

  ◆沟通耐压实验只重视电缆全体能否完好接受实验电压的检测,其判别规范为电缆是否经过了沟通耐压实验,短少电缆在实验进程中或许呈现的部分损害和损坏的监测手法。

  ◆如电缆内部存在部分放电,可是电缆仍然有或许能够经过沟通耐压实验,内部有缺点的电缆带病运转,电缆安全运转存在必定危险。

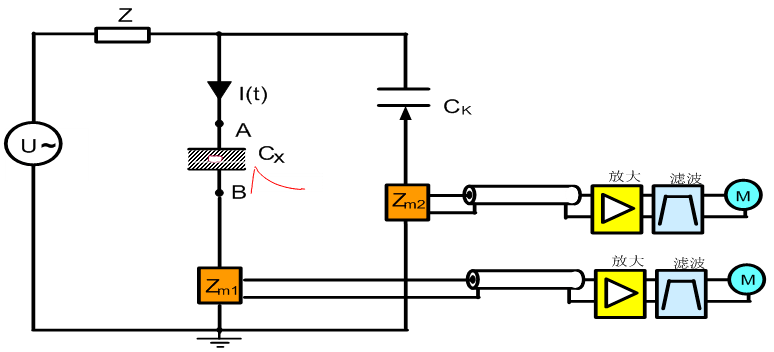

  在电缆耐压实验进程中,选用如下测验回路,就可使用脉冲电流法监测电缆部分放电状况,测验原理如下图。Cx为被实验电缆,Ck为耦合电容器,在Cx、Ck的端部别离接入检测阻抗Zm1、Zm2。Z为高频阻波器,按捺电源中的搅扰信号进入局放测验回路,阻挠局放信号进入电源体系。

  一旦被试电缆发生部分放电,耦合电容Ck瞬时对Cx充电,构成高频的脉冲电流波形,脉冲电流波形到达纳秒等级,其频谱高达百兆以上,脉冲电流的幅值巨细、发生的频度反映电缆内部部分放电的严峻程度。

  使用局放监测体系在耐压进程可紧密监督局放信号随电压和时刻改变的趋势,把握电缆缺点严峻程度的改变。

  在被实验电缆Cx注入规范局放信号Qo以模仿被试目标发生了部分放电,当规范局放信号注入时,检测阻抗Zm1、Zm2输出信号,测验体系M获取局放信号的幅值巨细、相位散布特征、频谱特性等信息。

  局放测验时参照校准信息就能够核算出局放量的巨细,对电缆部分放电的严峻程度、局放类型评价,作出正确的判别。

  高压电缆沟通耐压选用的是变频谐振设备发生实验电源,变频柜是设备的核心部件,变频柜经过晶闸管的整流和逆变获取实验所需的频率,在电源改换进程中引入了很多的高频脉冲电流成份。

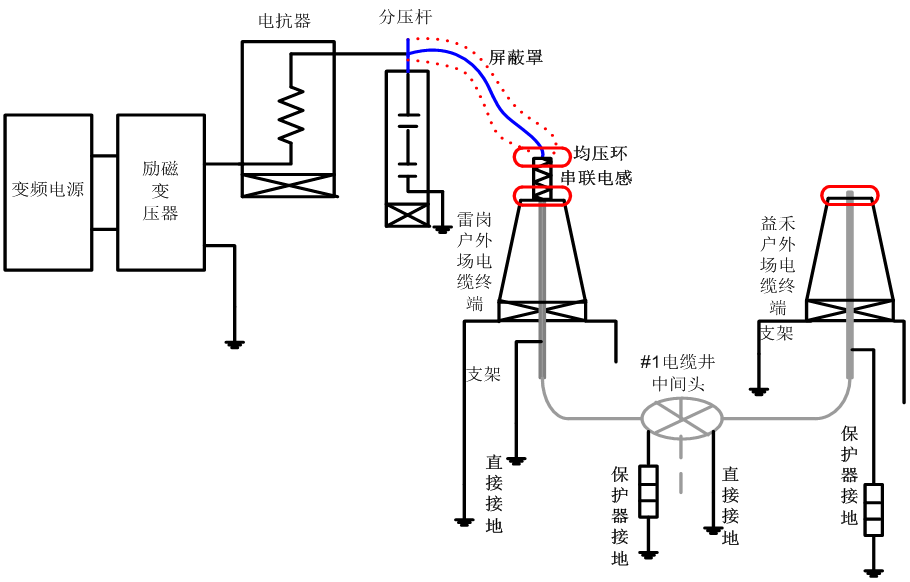

  变频谐振体系输出的电源不能直接作为电缆局放实验的电源直接施加于被试目标进行部分放电测验,有必要采纳有用办法对实验电源进行预处理,经过设置串联电抗、防晕导线、均压环进行对实验电源质量进行改进,其电气原理如下图所示。

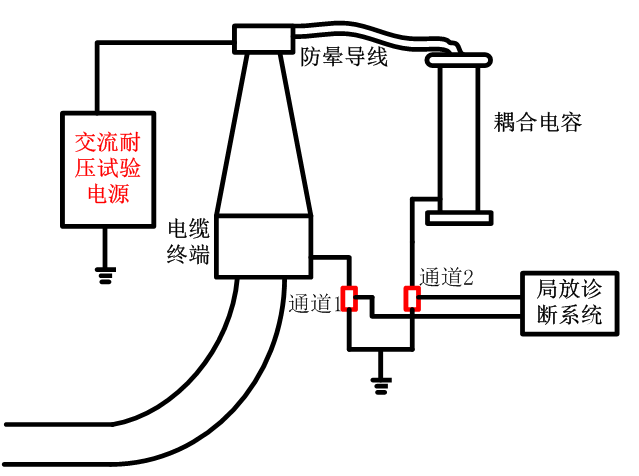

  电缆终端的局放测验回路如下图,当被试电缆内部发生了部分放电时,耦合电容瞬时对电缆终端充电,构成高频的脉冲充电电流波形,脉冲电流的幅值、发生的频度反映了电缆内部部分放电的严峻程度,通道1、通道2两个传感器将局放信号传送至局放确诊体系进行剖析处理。

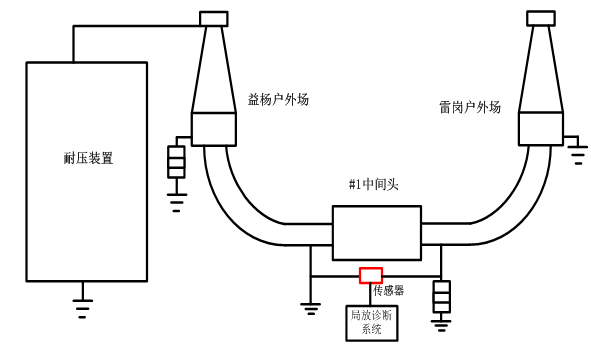

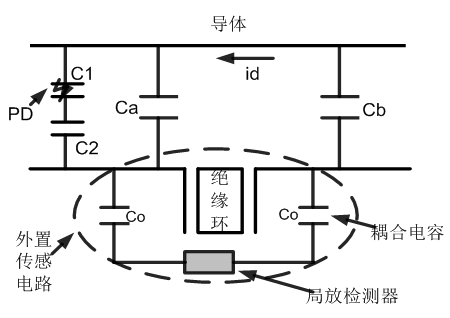

  在电缆的中心接头,测验原理如图所示,一侧电缆的铠装与电缆导体之间存在电容Ca,另一侧电缆的导体与铠装之间存在电容Cb,如果在电缆的中心接头发生部分放电,那么构成两个电容C1和C2,此刻Ca和Cb就会经过导体向C1和C2充放电,然后构成局放电流回路,在两边电缆屏蔽层桥接一个高频低阻的电容臂C0和高频电流传感器,就能够检测到局放的脉冲电流信号。

  在现场施行电缆局放实验时搅扰信号会严峻影响电缆局放的检测和确诊,主要有接近实验现场的运转设备发生的电晕或许部分放电信号、沟通耐压实验设备本身的部分放电信号、沟通耐压实验回路的引线发生的电晕信号三个方面的要素。

  因而鉴别并扫除搅扰信号、提取有用的信息并依据其特征确诊电缆的绝缘状况是一项具有挑战性的技能难题。

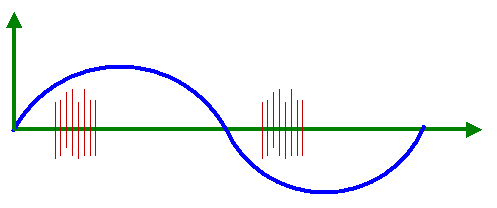

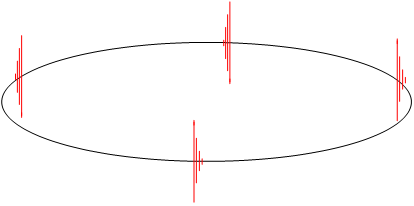

  (1)经过很多的实验室模仿和现场测验成果显现:局放信号的相位与实验电源的相位具有180度或360度的相位特征,一起发生在必定宽度的相位上。

  (2)在测验中若发现存在多种信号源,需运用带通滤波器别离提取不同频带的脉冲信号进行独自剖析;

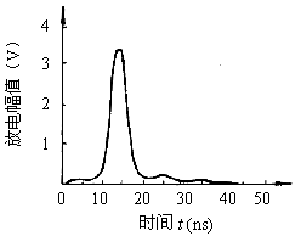

  (3)局放传感器收集到的高频脉冲信号的波形和频谱是否具有典型局放特征(脉冲波形上升沿一般为几十纳秒);

  (4)必要时,将实践测验局放波形与使用模仿局放源对测验回路进行校按时的波形进行重复类比,调查其信号的相似性;

  1.在进行电缆耐压实验进程中一起进行局放测验,因为电缆耐压实验电源选用异频电源,工频信号在实验电源的相位图谱上不具有相关性,只要实验体系内部的局放信号或许在实验电源的相位图谱上具有相关性,使用这一点可有用扫除运转设备发生的搅扰信号。实验设备本身的局放信号是晶闸管的注册封闭形成,一般会集在特定相位,这类搅扰在必定程度上可经过“开相位窗”予以扫除;

  2.高电压状况下局放测验的灵敏度高,高压电缆沟通耐压时所施加的电压为2U0,利于将电缆内部的缺点检出。

  经过局放测验,能够在电缆投运前发现缺点,施工人员有满足的时刻和空间查明原因、消除缺点,防止电缆带病投入运转后重复停电,影响电网的正常运转。
